1. 一个停车场系统联网-黄岛区级平台测试环境

1. 一个停车场系统联网-黄岛区级平台测试环境

1.1. 接口文档

批注版： http://help1park.xihaianparking.com:7171/1parkdoc/api.docx
- 无车牌的记录，车牌号统一传“无车牌”，市级平台加了车牌校验规则，要不然通不过
- 尽管接口文档上，参数是放在url里面上传的，但因为url长度有限制，因此，只是为了描述上的便利，不具有实际意义，黄岛区平台要求所有接入停车场必须采用HTTP POST方法，并且将参数全部放进 request BODY 中，Content-Type 尽可能采用 multi‐part/form-data，也就是与curl命令的 --form方式一致，方便对照测试，使出错的概率最低。请参考API调用范例章节
- 照片上传接口 uploadPhoto，可接受的最大照片base64编码字符串字符个数为512K=512x1024=524288，换算为照片大小应该是384KB，即照片大小应小于384KB，请参考对应的API调用范例章节

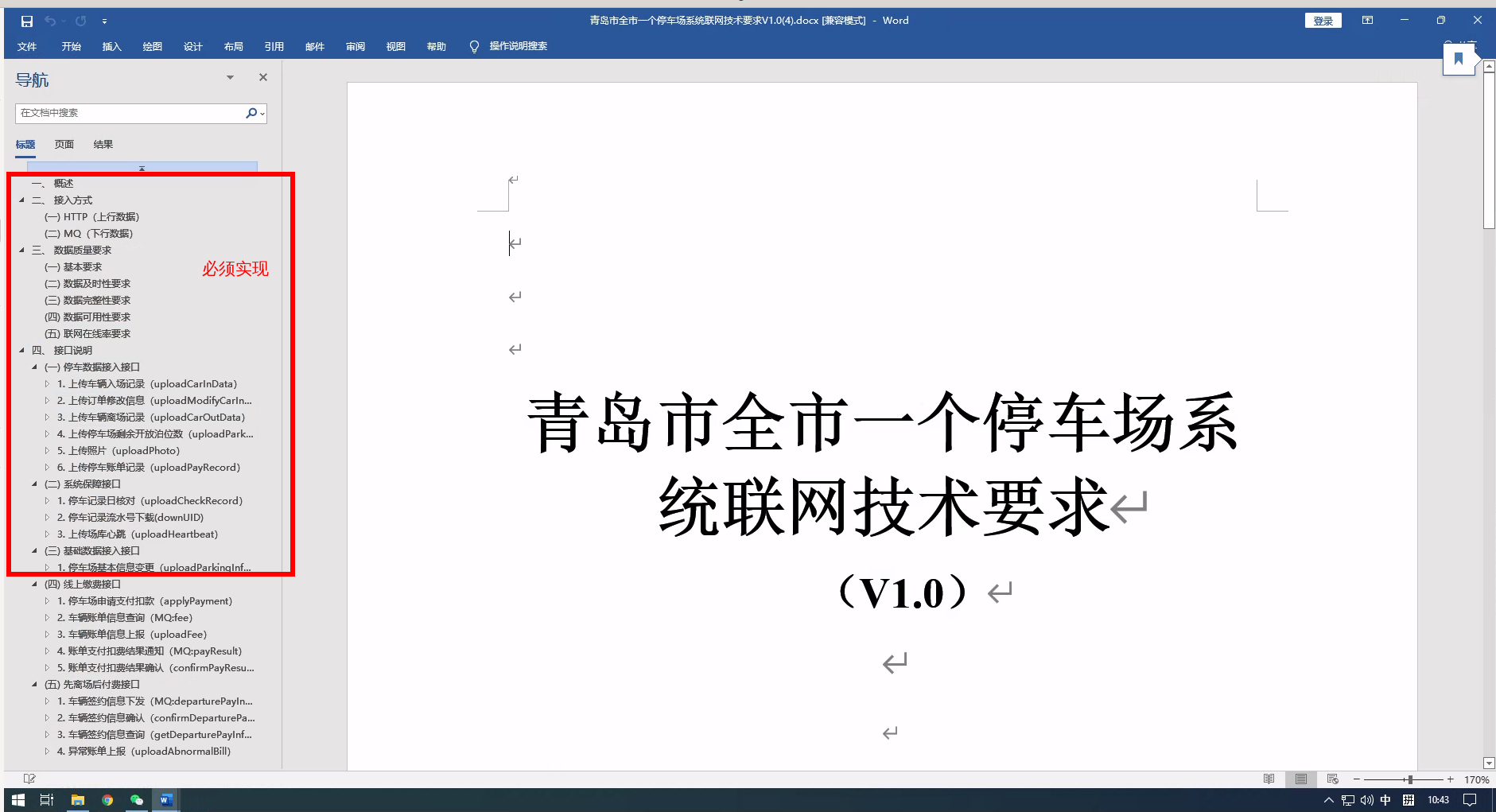

必须实现的接口范围：

1.2. 测试联调步骤

1.2.1. 步骤一：配置参数，向测试接口发送API请求，例如心跳请求（uploadHeartbeat）

1.2.1.1. 测试环境接口地址

http://test_1park.xihaianparking.com:7788/api/v1/cp/

1.2.1.2. 测试环境平台公钥

config.set({ "test.keys.黄岛平台公钥": "MIGfMA0GCSqGSIb3DQEBAQUAA4GNADCBiQKBgQC5uIIvWa/yZ3HhzMzLWOiHWf8Kp/zPOEbrul6QIK5ofumjbNE1x2A0c06V3rbxc5uhFVbItuWqzNfFsAtgBw0viJy5Xfh7OQVzy0mN+I4mHdzewNHPAW/2qL4b0LQQ25hlW7xr2UeTU1Uw+P/GPsj1HWvSFtJr6SKZ9OZDMdI5qwIDAQAB" });

1.2.1.3. 用户配置参数

优先使用本停车场的用户配置参数，如果还未申请到位，可以先使用以下测试用户配置：

config.set({ "用户.测试停车场.parkingCode": "370200240529zXPTTH" });
config.set({ "用户.测试停车场.accessID": "370200240529zXPTTH" });
config.set({ "用户.370200240529zXPTTH.name": "测试停车场" });
config.set({ "用户.370200240529zXPTTH.私钥": "MIICdwIBADANBgkqhkiG9w0BAQEFAASCAmEwggJdAgEAAoGBAKiNEz+jAxZeY4MhFekbkcF9/Inh5kwzwGe/biXqjIaerv2hQiGztPYdg6UWC3PUuRizJJxa5Fa7HwSIq3KiIr63kQWv/tKfAH/BxlidOXEmq6aHiTrR5Bv+5iMDJeZMvtOFGFzymK6CBG4k30vJJKJlHy4JoscSzvzGJxmko8zZAgMBAAECgYBDeO36rIvg2XomlQkLXvDzLzb4D0k8uf7MyVITtZf5j+5nM7Wgfirz1w7K+E8vWDmcjKIcQTplCdU54GgZpJQZdEzXaIKdxIVQdO2OWyhySopnldp4dTfn4/tAEAN5Xg8P85SV+1g8t+xckKH4Wox1unQgmCFDOGhTH2EAE/FXzQJBANWVFWqoHjrInE8o0dz+j1vDwnzXv7ZHdpBJTwFBVZ9OJRsxJmmQ+SZh1pW+0pYO5cKBLQd/BFEOuR9G/Mj7I2sCQQDKBoTfELfGsd92z6Z1EP8YiwhoO4YPL7yRvWjXyrFuBN2TzvCDSlDM9pfwkIiwq/A59GuBEpVWNokIqKJgcOXLAkEAkLX2UNGfycxqu+e4abfAgjhc6iF0L5iz6IcDFKKj1NAprAbdM+GaLjtUHRmxrSJi4iqLy+xvjEwheeOrGrGuCQJBAMjfYIAXNFO5CpMs9rqRssMpgqt4+9vfwCQ866EcpfzZk6Ni8JvqaZrSWdLVM0RPQWWulLHa02fMg8Z7PjCcMK8CQCACQ7/VPgxkn07EwlWJSqiWGToGWC6IL27ol8O9zMm0q41Pu6PyP9UkA6dEYyRLAkjY3q219TB++blFs94SMyc=" });

1.2.1.4. API调用范例——API调用请求长啥样？

1.2.1.4.1. 使用curl命令发送POST请求调用API：uploadHeartbeat范例

curl "http://test_1park.xihaianparking.com:7788/api/v1/cp/uploadHeartbeat" --form "cipher=BxVDP8FgZKUXYBKtHhjbIeTxLyx/bgimtgr1LyC8g8z7m1ITSnCt3kGqJ92WkTpnesfr6PnM0f2kmJHwyuBiFz0Ai5K/xugoYvMAiQoQ3lsr963RXNcupH5lYFzUwx4MwqF+F2/b5dA1w4nKfsu6f4GQB2CSwfLHAqKQ5cSFsgJ0/AjYHHRccH4qi6VqhP1a2AnMjN719a5PPKSDjVgiZcWtZIqpQ3fXSi507muM84aJMCr0ImDx3+YduTA3I0vV2SMo+YphOckl7iT2IlbTOwS1fvr4qu09HbCXuc1nRh1WZ975T2G590ueIWwPlGJ+mCTcWWCj+mKAHIKR+rTs1w==" --form "sign=IZOC1fLCqwOpdKJWi8pRAVJL9e2gXzL07lv3rNT4BCjkhaI36QO3rZU4sVh38fL3oLeEn0mcrYmiIZC8oDI7iPBR8uZPn5lahLL3NBWmfOKO13lSf/PEMT0C1nfosbHuo6oSN0gwYHwbIfQvsjwQI9rlgMwE+m6f9CCMkscMlfg=" --form "accessID=370200240529zXPTTH"

注：--form，让 curl 可以模拟用户在网页上按下提交按钮提交一个form表单的行为。而这会导致 curl 根据 RFC 2388，使Content-Type 采用 multi-part/form-data 向服务器递送数据（POST data）。（译自：this lets curl emulate a filled-in form in which a user has pressed the submit button. This causes curl to POST data using the Content-Type multi‐part/form-data according to RFC 2388.）

服务器返回：

{"msg":"操作成功","resultCode":"200","srvTime":"2022-03-29 02:22:40"}

1.2.1.4.2. 使用curl命令发送POST请求调用API：uploadPhoto，上传1x1像素jpg文件范例

curl "http://test_1park.xihaianparking.com:7788/api/v1/cp/uploadPhoto" --form "cipher=boUj3R8mhKQDDdaoVMI/B2otOfFnmrYnTdbBWSYDdmc2Wg+vHuTM5u4D7GmsPF7gxEPC/zTZFC0zZhjym2dnRByosuCfi7xIa94QnqgKfNOkRrG+SR+matjxESDGYwcfuxAgUyNQruQjQ6eyyDngagTMvC7CFtdBA0QkeM21YHtsEJ0z+SI/b+CqsxLU3ymWO5td3GNYd6oMfHYxkG+TVdRsFnL1EqFLOVUkL2/gtv6T9/WShOFCQeGQVK7fomvoJXc5eEIGEmTjRIeKjo6OE5RylSaPXLZ/gTN6Qv06wmItAa2gpVVve90zZ+mxawgF01mMcusKLN1I+I8SpGuFiIXHUOK+Vh8gKf0RqCdgz1bYUxR4Op3bzo4YRS98oUheasYtDEmGEFoYo+/1Qp1wdo+vkM64XuA5GyNlUcKv27gisYPu9aDfqAkRIpyNBFeCx+lFLCjq/Ku2/4akAmUjtows3PxT8XwMOKxNVSlbfKnuOJTBXGkBR9zFU78JR+Bj" --form "sign=Mx3bA/+8iv2n6BswDfOpvlOrOxKcsVpgQsGata6S1RNl2kJyhFs2Ol+5FmaGKPhzvLhioEMWTi//YH7q7zoC4OORhcBcwzzJtyg+UdDq2vjaiXOjlYe+bs5FVWQEZpbCkUutmdbNX/J+cNoy3sQ6LnITNA+yJfk0KTMNUtPqeWU=" --form "accessID=370200240529zXPTTH" --form "file=/9j/4AAQSkZJRgABAQEAYABgAAD/2wBDAAgGBgcGBQgHBwcJCQgKDBQNDAsLDBkSEw8UHRofHh0aHBwgJC4nICIsIxwcKDcpLDAxNDQ0Hyc5PTgyPC4zNDL/2wBDAQkJCQwLDBgNDRgyIRwhMjIyMjIyMjIyMjIyMjIyMjIyMjIyMjIyMjIyMjIyMjIyMjIyMjIyMjIyMjIyMjIyMjL/wAARCAABAAEDASIAAhEBAxEB/8QAHwAAAQUBAQEBAQEAAAAAAAAAAAECAwQFBgcICQoL/8QAtRAAAgEDAwIEAwUFBAQAAAF9AQIDAAQRBRIhMUEGE1FhByJxFDKBkaEII0KxwRVS0fAkM2JyggkKFhcYGRolJicoKSo0NTY3ODk6Q0RFRkdISUpTVFVWV1hZWmNkZWZnaGlqc3R1dnd4eXqDhIWGh4iJipKTlJWWl5iZmqKjpKWmp6ipqrKztLW2t7i5usLDxMXGx8jJytLT1NXW19jZ2uHi4+Tl5ufo6erx8vP09fb3+Pn6/8QAHwEAAwEBAQEBAQEBAQAAAAAAAAECAwQFBgcICQoL/8QAtREAAgECBAQDBAcFBAQAAQJ3AAECAxEEBSExBhJBUQdhcRMiMoEIFEKRobHBCSMzUvAVYnLRChYkNOEl8RcYGRomJygpKjU2Nzg5OkNERUZHSElKU1RVVldYWVpjZGVmZ2hpanN0dXZ3eHl6goOEhYaHiImKkpOUlZaXmJmaoqOkpaanqKmqsrO0tba3uLm6wsPExcbHyMnK0tPU1dbX2Nna4uPk5ebn6Onq8vP09fb3+Pn6/9oADAMBAAIRAxEAPwD3+iiigD//2Q=="

注：

以上命令 --form 所标识的最后一个表单项file（即--form "file=..."）可接受的字符串最大字符个数为512K=512x1024=524288，换算为图片大小为384KB
另外，为了方便调试大图片，可将以上命令的--form "file=..."，替换为--form "file=<jpgBase64.txt"，直接从本机准备好的jpgBase64.txt文本文件加载base64字符串；
- 如果是Linux系统（因为需要base64命令），还可以直接从URL加载jpg格式图片文件：

--form file=`curl https://upload.wikimedia.org/wikipedia/en/4/48/Blank.JPG | base64 -w 0`

服务器可能的返回：

{"resultCode":"200","msg":"操作成功"}
//或者：
{ resultCode: '500', msg: '未找到入场记录' }

1.2.1.5. 查看测试环境后台log

http://help1park.xihaianparking.com:7171/plog/test-out.log

1.2.2. 步骤二：查看调用以上测试接口最终上报到青岛市级平台测试环境的调用结果

http://parking.qdznjt.com/apitest/index

登录accessID：12001682

登录parkingCode：370200240529zXPTTH

1.3. 问答

同品牌厂商（例如科拓）已在其他停车场对接过市级平台，现在对接黄岛区级平台，需要改程序吗？
- 不需要改程序，只需要配置不同的接入参数即可，因为黄岛区级平台与青岛市级平台遵循的接口协议完全相同
图片处理在线工具
- 将jpg图片压缩到指定尺寸 https://www.imgonline.com.ua/eng/compress-image-size.php
- 图片 --> BASE64 https://codebeautify.org/image-to-base64-converter
- BASE64 --> 图片 https://codebeautify.org/base64-to-image-converter
加密解密签名，RSA算法
- 市级平台加密签名测试工具及Java范例代码 登录1.2.2所述网址的常见问题-示例代码下查看
- 在线RSA测试 http://www.metools.info/code/c80.html
  - 密钥长度：1024 bit
  - 填充标志：OPENSSL_PKCS1_PADDING
  - 签名算法：OPENSSL_ALGO_SHA1

本文档为：

测试环境帮助文档

http://help1park.xihaianparking.com:7171/test.html

最后修订：2024-11-11T15:17:23+08:00
